基坑边坡支护过程中，使用土钉墙+挂网喷施工工艺的项目非常多，下面就让保定宇乾岩土工程对这两种施工工艺进行一下简单介绍。

一、土钉墙施工工艺

1、土钉墙施工工艺流程

土钉墙施工主要分四步，具体为：

1）第一步为挖土、修坡。挖土应注意土方的放坡系数，一般土钉墙的放坡系数为0.3～0.7；修坡主要目的将坡面整理平整，并且按照设计修正放坡系数。

2）第二步为成孔、插筋、注浆。成孔使用人工洛阳铲成孔，孔径为100mm,孔内注水灰比为0.5的水泥净浆，水泥使用P.S.A32.5水泥；插筋为孔内放入钢筋，一般选用HRB335直径18mm钢筋，钢筋长度根据设计选取。

3）第三步为挂钢筋网、喷混凝土。钢筋采用直径6.5mmHPB300钢筋，钢筋网格间距15～30cm，一般间距选取20cm；混凝土采用C20强度喷射混凝土，喷射厚度为100mm。

4）第四步为进行下步挖土、修坡，重复以上动作，直至基坑槽底。

2 土钉墙施工工艺要求，土钉墙的施工流程应符合下列规定：

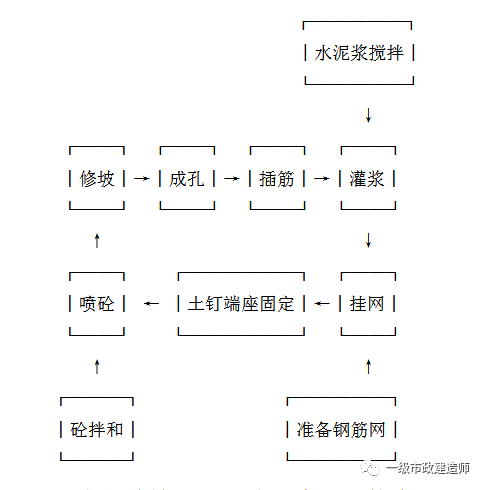

1）开挖工作面，修整边坡→安设土钉（包括成孔、插钢筋、注浆）→绑扎钢筋网，加强筋、土钉同加强筋焊接、加垫块→喷射第一层砼，厚度为50mm→喷射第二层砼至设计厚度→设置坡顶，坡面和坡脚排水措施。

2）基坑边坡应分段分层开挖，每次超挖深度不得超过0.8～1.0m,边开挖，边人工修整边坡，边喷射砼，人工修整坡时，坡面不平整度不大于20mm。

3）喷射砼应分段分片依次进行，同一分段内喷射顺序应自下而上，一次喷射厚度为50mm，喷射时，喷头与受喷面应垂直，宜保持0.6～1.0m的距离，喷射手应控制好水灰比，保持砼表面平整、湿润光泽，无干斑或流淌现象。

4）喷射砼终凝2h后，应进行养护，根据现场实际情况可适当调整。面板砼强度等级不低于C20，砼最大骨料不大于1.5cm，喷层厚度8～10cm。同时，土钉墙面板应在基槽上口处向外翻边1.0m。

5）钢筋上每2.0m设置一个定位器，以确保钢筋在孔内居中，土钉端头预留出坡面15cm；常压重力式灌浆，浆体强度不低于20MPa，灌浆材料为水泥浆；喷射砼中的钢筋网应调直除锈，钢筋与坡面间隙宜大于20mm，钢筋网应与土钉和加强筋连接牢固，喷射砼时钢筋不晃动。

6）土钉钢筋使用前应调直，除锈，注浆材料宜用0.45～0.55：1的水泥净浆。

3、原材料要求与配比

1）水泥为P.S.A32.5MPa水泥，应有出厂合格证，砂为细砂、中砂或中粗砂，豆石或石屑粒径小于15mm，不能使用含有活性二氧化硅的石料；

2）根据现场实际情况，对于需要速凝剂的区域，其掺量由试验确定，一般地初凝时间不大于15min.，终凝时间不大于20min.；

3）钢筋应有出厂合格证、原材料试验报告；

4）材料进场后及时送检，并及时报验。

5）常规C20石屑混凝土配比为：水泥：砂：石=1：2：2。

二、挂网喷施工工艺

挂网喷施工与土钉墙面层施工相似，挂钢板网，喷30～50mmC20混凝土。

挂网喷施工主要分四步，具体为：

1）第一步为挖土、修坡。挖土应注意土方的放坡系数，一般挂网喷的放坡系数为大于0.75；修坡主要目的将坡面整理平整，并且按照设计修正放坡系数。

2）第二步为挂网，网片采用钢板网，在钢板网上钉丁字筋，丁字筋采用直径18mmHRB335钢筋，间距2.0～3.0m，长度一般为1.0m。

3）第三步为喷混凝土。混凝土采用C20强度喷射混凝土，喷射厚度为50mm。

4）第四步为进行下步挖土、修坡，重复以上动作，直至基坑槽底。
